AGUAS RESIDUALES Y DOMESTICAS
¿QUÉ ES?
El agua residual domestica que se genera en las viviendas, centros poblados e industrias producen un alto impacto ambiental a los cuerpos de agua, por lo anterior la compañía ofrece soluciones integrales según las necesidades específicas de cada proyecto.
Personalizamos nuestros servicios teniendo en cuenta el caudal, sitio de ubicación, condiciones climáticas, topografía, presencia de corriente eléctrica, condiciones hidráulicas entre otras.
Con el objeto de recibir un acompañamiento en su proyecto comuníquese con nuestro DEPARTAMENTO DE INGENIERIA
APLICABLE A:
Colegios, casas campestres o estaciones de servicio, hoteles, parques industriales, entre otros, que requieran el tratamiento de aguas residuales domésticas para vertimiento o reúso.
QUÉ ELIMINA:
Reducción de materia orgánica, patógenos, color. Según la configuración de la unidad permite entregar un agua apta para actividades de riego de zonas verdes.
SISTEMA SÉPTICO INTEGRADO
Los sistemas sépticos son tanques horizontales, estructurados y reforzados, donde se efectúan procesos físico, químico y biológico del tratamiento de las aguas residuales. En éstos el agua residual pasa por un tratamiento de degradación para convertirla en agua orgánica reutilizable.
El sistema está compuesto por:
-
Trampa de Grasas: retiene sólidos y grasas, sólo recibe las aguas de la cocina
-
Tanque Séptico: tratamiento y separación de los sólidos orgánicos con un método físico y biológico
-
Filtro Anaerobio FAFA: filtración biológica
-
Filtro Bio-Pack para FAFA (rosetón): área donde se alojan las bacterias
-
Bacterias: trata la materia orgánica convirtiéndola en lodo
FILTRO BIO-PACK (ROSETÓN)
Se recomienda utilizar como material filtrante en la recámara FAFA, las rosetas Bio-Pack, las cuales cuentan con una gran área superficial, superando el triturado y otros elementos utilizados, permitiendo aumentar la eficiencia del sistema.
Unidades mixtas para pequeñas comunidades
La unidad compacta de tratamiento cuenta con dos procesos, La primera un proceso de degradación anaeróbica, compuesta por una zona con un medio plástico de alta eficiencia que permite el crecimiento de la masa biológica, su flujo es vertical lo que permite la adherencia de los microorganismos y su actividad de remoción del componente orgánico. En el reactor el caudal fluye realizando un movimiento vertical de flujo, en dos fases, la primera es la acido génesis que se efectúa en el primer compartimento para la adecuación del sustrato a degradar; la segunda fase metanogénica.
La segunda corresponde a un sistema de lodos activados con aireación extendida donde se produce la degradación de la materia orgánica en presencia de oxigeno molecular. El proceso de lodos activados se realiza mediante aireación, para generar un medio apto para el crecimiento de microorganismos aeróbicos. Esta unidad cuenta con el oxígeno que es requerido para este proceso es suministrado por un soplador industrial que distribuyen el oxígeno por medio de difusores colocados en la base de aireación.
DATOS TÉCNICOS
Normativa a cumplir:
-
Calidad del agua a Verter – Resolución 631 de 2015.
-
Tramites Entidad Ambiental – Decreto 1076 de 2015.
-
Parámetros de diseño – Resolución 0330 de 2017.
Rango de caudal:
0,1 – 15 LPS
DATOS REQUERIDOS
Esta es la información básica que se requiere para comenzar un proyecto de tratamiento de aguas residuales:
-
Población a atender o información del caudal.
-
Planos, fotos o esquemas de instalaciones hidráulicas existentes.
-
Lugar de instalación.
-
Indicar cuerpo de agua donde se va a verter o en que se desea utilizar el agua.
-
Datos contacto y teléfonos.

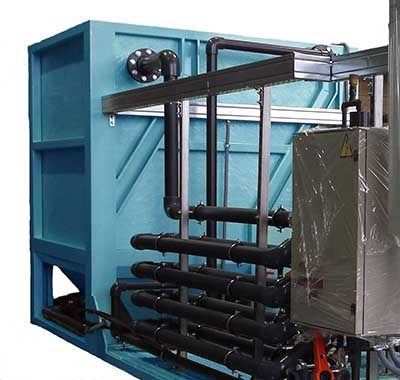

Biorreactores de membranas MBR
Depuradoras MBR para reutilización de aguas residuales urbanas
INDUMONTAJES SAS suministra sistemas compactos de depuración provistos de biorreactores de membranas en los cuáles se incorpora una serie de módulos de membranas las cuales separan el agua clarificada del fango obteniendo una gran calidad de agua depurada eliminando el uso de los decantadores secundarios.
Mediante la tecnología MBR es posible mantener una concentración de fangos activos mucho más elevada que con una tecnología convencional de fangos activados. Esto permite trabajar con volúmenes de los reactores de aireación de aproximadamente un tercio de la capacidad necesaria con una depuradora convencional.
Por otra parte, el uso de membranas de ultrafiltración con un tamaño de poro reducido impiden el paso de todo tipo de microorganismos incluyendo virus y bacterias. Debido a ello el agua depurada estará totalmente desinfectada no siendo necesario el uso de ningún tipo de tratamiento terciario adicional.
Las ventajas de la tecnología de biorreactores de membranas (MBR) será por tanto las siguientes:
-
Mayor calidad del efluente tratado.
-
Menos espacio necesario para la depuradora e importantes ahorros de obra civil.
-
Se elimina la aplicación del tratamiento terciario y sistemas adicionales de desinfección.
-
Gran rendimiento para depuradoras en las que es necesario reducir una cantidad muy alta de DBO5
-
Posibilidad de aumentar la capacidad de plantas existentes sin apenas necesidad de obra civil.
Debido a estas ventajas podemos enumerar las siguientes aplicaciones típicas para una depuradora MBR:
-
Regeneración de agua residual depuradora para su reutilización para riego, limpieza, etc.
-
Tratamientos de depuración para industria alimentaria y depuradoras industriales en general con unos valores de DBO5 muy elevados que requerirían elevados volúmenes con depuradoras convencionales
-
Depuradoras con vertido a espacios protegidos en los que sea necesaria una calidad de vertido elevada en cuanto a valores de DBO5, DQO, sólidos en suspensión, nutrientes y microorganismos presentes.
DEPURADORA DE BIODISCOS
Los biodiscos o contactores biológicos rotativos consisten en una unidad formada por varios discos plásticos instalados en serie sobre un eje de giro común y sobre los cuales se desarrolla la capa de biomasa necesaria para la depuración de agua residual. De esta forma el 40% de la superficie de los biodiscos permanece sumergida durante la rotación y el resto en contacto con el aire. La propia morfología de los discos provocan la transferencia adecuada de oxígeno favoreciendo las condiciones aeróbicas sin necesidad de soplantes ni bombas eyectoras.
Las ventajas de la tecnología de biodiscos respecto a la depuración por fangos activados son las siguientes:
-
Facilidad del control del proceso y operación al evitarse la recirculación de fangos y la necesidad de controlar el oxígeno disuelto de la planta, debido a ello, no es necesario un personal cualificado para la operación de la planta.
-
Los costes de consumo y explotación se reducen de forma muy evidente respecto a un sistema de fangos activados (hasta 9 veces menos) ya que se evitan los consumos de los soplantes y las bombas de recirculación de fangos.
-
Son sistemas modulares y fácilmente ampliables por lo que la instalación puede realizarse en etapas.
-
Presenta buena resistencia a la variación de cargas orgánicas y periodos estacionales frente a otro tipo de sistemas de depuración.
-
La cantidad de fango generado para purgar es sustancialmente menor que en una depuradora biológica por fango activado
-
Ausencia de contaminación acústica y olores con impacto visual mínimo.
Decantadores
La decantación es un método físico para separar componentes de distinta densidad situándose el más denso en el fondo del decantador por gravedad y quedando el agua clarificada en la superficie. La adición de coagulantes y floculantes favorece el proceso de decantación.
En el tratamiento de aguas residuales urbanas e industriales el decantador es un elemento fundamental ya que mediante el mismo podemos separar y concentrar los fangos así como los sólidos presentes en el agua residual mediante un proceso de decantación física.
Por lo general un decantador suele incluir una campana tranquilizadora interior para favorecer la decantación, un vertedero Thompson perimetral con el objetivo de romper las espumas formadas y retener los materiales sólidos, y finalmente, conexiones de entrada, salida y vaciado.
El dimensionado de un decantador se realiza a partir del caudal de agua a tratar y las características siendo los parámetros fundamentales el tiempo de residencia, el diámetro del decantador, altura total del decantador, altura del cono, diámetro interior del cono y ángulo del cono.
Finalmente, un espesador de fangos nos permite disminuir los costes de explotación de la propia depuradora.
También es posible tanto para agua potable como para agua residual el uso de decantadores lamelares. El empleo de lamelas con una inclinación adecuada facilita la separación de los sólidos en una menor superficie de instalación.
El empleo de un floculante y/o coagulante facilita la separación de los sólidos en suspensión presentes en el agua. Para hacer efectiva la mezcla del producto químico así como la formación adecuada de los flóculos INDUMONTAJES emplea mezcladores estáticos acompañados de cámaras de floculación o tubos floculadores.
Depuradoras de oxidación total
Depuradoras de aireación fabricadas en poliester reforzado en fibra de vidrio. Este tipo de depuradoras son aptas para su instalación enterradas con una mínima obra civil en pequeñas comunidades y viviendas. También disponemos de depuradoras compactas transportables en contenedores marítimos para pequeñas localidades (20 y 40 pies según el temaño de la depuradora).
Este tipo de depuración se basa en mantener un adecuado nivel de fango microbiológico de tipo aerobio aplicando la cantidad de aire adecuada mediante el uso de un soplante o bien una bomba eyectora.
El sistema de oxidación total se fundamenta en tres etapas fundamentales:
-
Desbaste: Es necesario para la eliminación de gruesos que arrastra el agua residual que son separados mediante una reja de desbaste bien manual, o automática..
-
Cámara de oxidación biológica: Es el reactor biológico propiamente dicho, donde tiene lugar la descomposición de la materia orgánica por degradación de los microorganismos. Gracias a la aportación de aire y la formación de microburbujas mediante los sistemas de difusión adecuados se consigue un aumento de la concentración de oxígeno disuelto en el agua residual favoreciendo las condiciones aeróbicas.
-
Decantación: Es necesario separar el exceso de lodo resultante de la descomposición y degradación de la materia orgánica. De esta forma el lodo decantará en la cámara final de decantación para ser recirculado de nuevo a la cámara de oxidación total con el objetivo de mantener una concentración de microorganismos adecuada en la depuradora.
Estación depuradora ecológica de oxidación total hasta 15 habitantes equivalentes
Para pequeñas viviendas y comunidades, casas rurales etc. De fácil instalación.
Depuradora biológica de oxidación total para medianas comunidades hasta 500 habitantes equivalentes
Con parrilla de difusores para la aireación del reactor biológico y bomba de recirculación de lodos del decantador a la entrada del reactor a la entrada del reactor.
Depuradoras de agua residual por oxidación total para grandes comunidades
Con decantador secundario independiente y campana tranquilizadora para mayor rendimiento. Disponible hasta 2.000 habitantes equivalentes o 400 m3/día de agua residual. Para caudales superiores se realizará el estudio apropiado.C
Desarenadores - Desengrasadores
El desarenador-desengrasador es un sistema compacto cuyo objetivo es la separación física, por diferencia de densidades, de las grasas y aceites de origen vegetal y animar por un lado, y por otro la decantación de arenas y sólidos de mayor tamaño. Este sistema es un pretratamiento adecuado para una estación depuradora ya que de pasar estas grasas al tratamiento secundario dificultarían la degradación de la materia orgánica y aumentarían considerablemente la DBO 5 a la salida de la depuradora.
La instalación de estos sistemas es recomendable en aquellas situaciones en las que la conducción de aguas fecales y de cocina no estén separadas y sea necesario tratarlas de forma conjunta.
El funcionamiento del desarenador-desengrasador se basa en la diferencia de pesos específicos entre el agua y la grasa y la gravedad de los sólidos presentes en el agua residual. Para ello el agua entra por gravedad en la parte intermedia del depósito donde tiene lugar una pérdida de velocidad del efluente con el objetivo de tranquilizar el agua permitiendo, por un lado, la separación de sólidos y por otro las grasas y posibles detergentes. La salida se recogerá por la parte intermedia con el fin de evitar la recogida de material flotante o decantado.
Desinfección con ultravioleta
Mediante el uso de radiación ultravioleta a una longitud de onda adecuada, se eliminan los microorganismos y agentes patógenos del agua dando como resultado un elevado nivel de desinfección.
La desinfección es un paso fundamental en el tratamiento moderno del agua. La desinfección por UV está siendo generalizada, como un proceso de desinfección seguro, exento de productos químicos y eficaz. Proyectos de investigación extensivos y numerosos sistemas de funcionamiento libres de problemas, prueban la seguridad y la eficacia de la desinfección por ultravioleta.
Con la desinfección UV, el agua a desinfectar es irradiada por una luz ultravioleta, la cual la mantiene pura físicamente, en un proceso de desinfección exento de productos químicos.
La radiación UV-C en particular, con una longitud de onda entre 240 y 280 nm de rango, ataca directamente de manera vital el ADN de la bacteria. La radiación inicia una reacción fotoquímica y destruye información genética contenida en el ADN. La bacteria pierde su capacidad de reproducción y es de truida. Incluso parásitos como el Cryptosporidia y Giardia, los cuales son extremadamente resistentes los desinfectantes químicos, son reducidos de manera eficiente.
El inicio de las reacciones fotoquímicas es utilizado en otras aplicaciones también. El cloro combinado no deseado en el agua de las piscinas es reducido por la radiación ultravioleta, y da como resultado ahorros importantes en renovación del agua de la piscina por la entrada de agua fresca. Oxidantes como el ozono o el cloro o el dióxido de cloro son reducidos en el agua de proceso utilizada en la industria de la alimentación y la bebida, evitando la necesidad de uso de filtros de carbón activo.
Sistemas en versión especial con lámparas especiales y cámaras de radiación de composiciones especiales pueden ser utilizadas para la reducción del COT (carbono orgánico total) en el tratamiento de agua ultra pura.
La desinfección UV tiene muchas ventajas:
-
Erradicación efectiva e inmediata de la bacteria sin la adición de reactivos químicos
-
Reducción fotoquímica de sustancias no deseadas
-
No hay formación de THM y AOX , ni la formación de otras sustancias no deseadas
-
No se imparte olor ni gusto en el agua
-
No hay necesidad de almacenar ni manipular reactivos químicos
-
Su efecto no depende del pH
-
No es necesario una cámara de reacción
-
Requiere el mínimo espacio
-
Bajos costos de funcionamiento e inversión con alto rendimiento y eficacia
La irradiación con rayos ultravioleta garantiza una desinfección segura, fiable y libre de sustancias químicas. Incluso los parásitos más resistentes, tales como los criptosporidia y giarda, son neutralizados. Nuestras plantas UV presentan las siguientes propiedades:
-
Irradiación uniforme
-
Sistema hidráulico optimizado de la planta
-
Lámpara irradiadora con un alto rendimiento de UV-C y larga duración
-
Sistema de mando con amplias funciones de control y alarma
Las aplicaciones a las que están destinadas nuestros equipos se enumeran a continuación:
-
Tratamiento de piscinas. Mediante nuestros equipos de radiación UV conseguimos desinfectar la piscina con el consiguiente ahorro de cloro químico. Además, mediante procesos fotoquímicos, la radiación ultravioleta elimina las cloraminas y compuestos organoclorados responsables del típico olor a piscina reduciendo el cloro combinado a valores por debajo de 0.2 ppm e incrementando la calidad del agua de la piscina eliminando el olor a cloro.
-
Tramiento de aguas sanitarias o aguas residuales con carga biológica.Elimina cualquier tipo de problema sanitario o biológico que el efluente pudiese originar como la propagación de la legionella. Combinado con otros tratamientos supone una operación eficaz de desinfección y adecuación de un efluente sanitario o industrial.
-
Tramientos terciarios de aguas residuales para riego. Mediante la radiación ultravioleta se reduce la carga biológica de efluentes industriales provenientes de una EDAR hasta límites admisibles para riego de jardines, reutilización de aguas para riego de campos de golf y agricultura en general lo cual favorece un aprovechamiento favorable de los recursos hídricos.
-
Tramiento de agua potable. Nuestros equipos consiguen una rápida desinfección del agua de consumo sin necesidad de depósitos de mezcla ni del uso de otro tipo de desinfectantes químicos como el cloro. Este sistema posee una instalación sencilla y eficaz, a la vez que segura.
-
Tramiento de legionella. Para desinfección de torres de refrigeración, calderas o en circuitos de agua caliente sanitaria reduciendo el uso de otros biocidas, mejorando el mantenimiento de las instalaciones con una elevada eficacia de desinfección.
Separadores de grasas
Las aguas residuales en ocasiones pueden arrastrar un considerable aporte de grasas de origen animal o vegetal sobre todo en hoteles, restaurantes, campings etc.
El agua se separa de la grasa gracias a la diferencia de densidades produciendo la separación en dos fases, en la fase superior las grasas y el agua en la inferior.
El efluente de salida se recoge de la parte intermedia evitando la salida de grasas. Es importante tratar las aguas residuales con contenido en grasas de forma independiente a las aguas fecales.
Espesadores de fangos por gravedad
Disponemos espesadores de fangos por gravedad para reducción del contenido de agua en fango fisicoquímico o lodos de depuradora. Abiertos o cerrados, para instalación en superficie o enterrados. Apoyo mediante prolongación de virola-soporte y vertedero Thomson para recogida de agua clarificada para eras de secado o un paso poterior de deshidratación de fangos por eras de secado, sacos filtrantes, centrífuga o filtro prensa.
Opcionalmente los espesadores pueden incluir:
-
Escalera de acceso con quitamiedos.
-
Trámex para la parte superior.
-
Barandilla perimetral superior.
-
Válvula de purga motorizada o manual.Barandilla perimetral superior.
-
Agitador
